1.0 Въвеждане

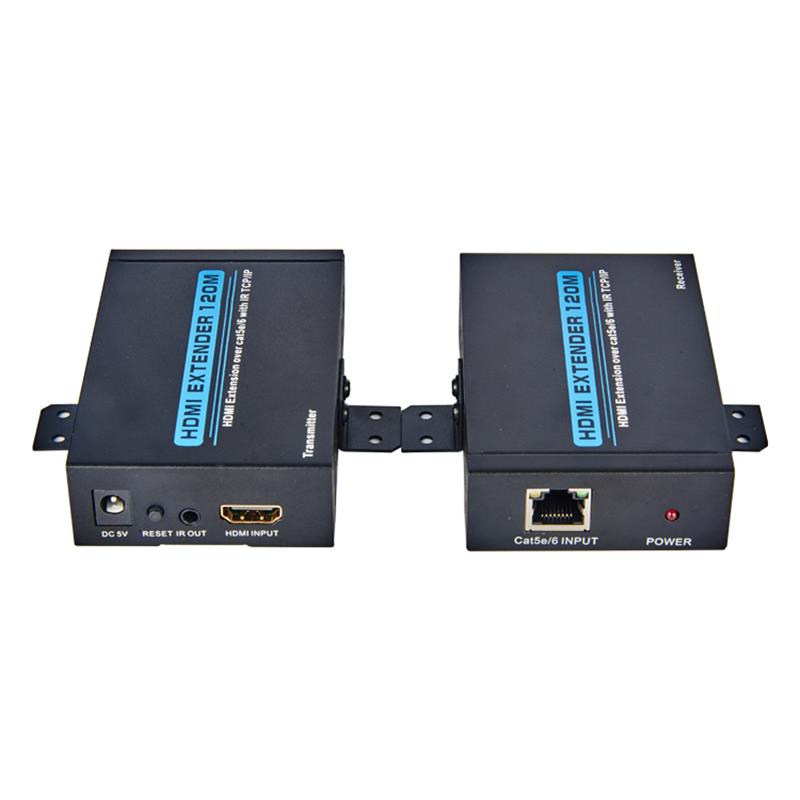

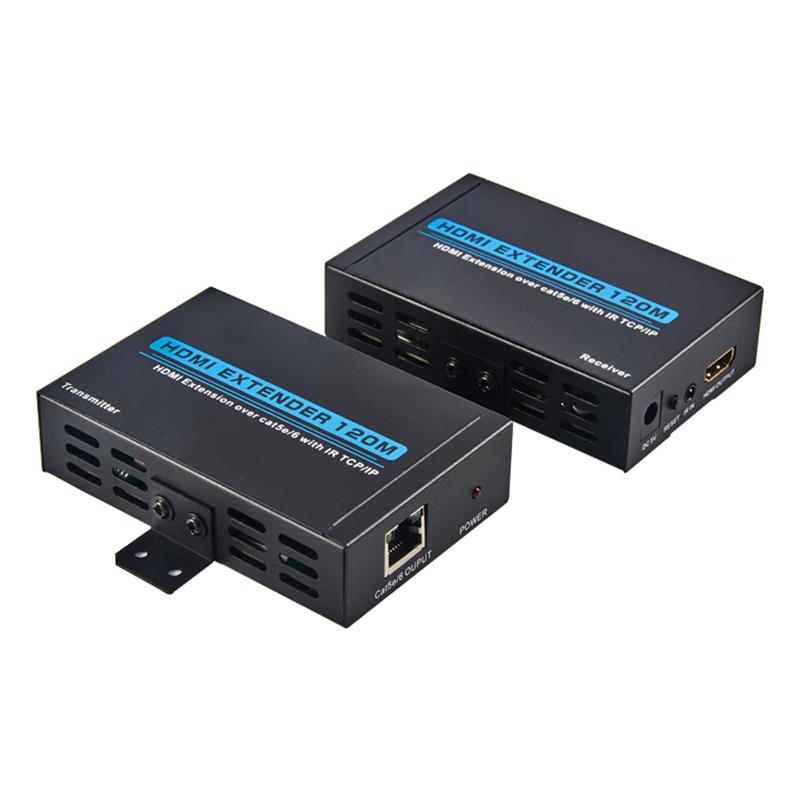

Разширяването на HDMI над един CAT5e/6 е инструмент за разширяване на вашия HDMI сигнал на дълги разстояния към съвместим екран.Вместо да използвате скъпи HDMI кабели, вашите съществуващи CAT 5e/6 кабели/гнезда могат да бъдат използвани за изпълнение на напреднали функции като прехвърляне на Deep Color (12 битови/цветни) видео и цифров аудио, с честотна лента до 225MHz.HDMI предавател и приемник, над един CAT 5e/6 екстензатор е вашият значителен разширител на HDMI.Разширяването на HDMI също така поддържа IR трансмисия, така че можете да контролирате източника, който е 120-метра отвън, използвайки HDMI Разширителя.

2.0 Характеристики

1.       DC 5V електрозахранване;

Второ.       HDMI 1.3, HDCP 1.1 и DVI 1.1 отговарят на изискванията;

Три.       Поддържане на Deep Color до 12-те бита/color;

4.       Подкрепа 20KHz IR трансмисия;

Пет.       Използва един CAT5e/6 кабел за предаване на данни/DDC;

Шести.       Изравнява и възстановява входящите TMDS данни преди повторното им изпращане в оптимално качество, независимо от входящото качество на сигнала;

Седем.       Кабелното изпитване показа, че с 1080p резолюция входният източник на HDMI може да бъде 10-метра разстояние;

Осем.       При предаване на сигнал в 1080p резолюция работното разстояние на CAT6 е 120-метра(max).

3.0 Допълнения за опаковки

При първото разопаковане на разширителя проверете дали следните елементи са включени:

HDMI разширен предавател -----------------------------------------------------------------------------

HDMI разширен Приемник ------------------------------------------------------------------------------

IR Transferer -------------------------------------------------------------------------------------

IR Reviper --------------------------------------------------------------------------------------

5V DC Power Supply адаптор ------------------------------------------------------------------------

Операция "Наръчник"...

4.0 Спецификации

Честота   Бандуит---------------------------------------------------------------- 2.25Gbps   (единична връзка)

HDMIName   Предавател входящ/ изходен порт-------------------------------------------------------------- 1x   HDMI Женско пристанище/1 x CAT6

HDMIName   Получател Вход/ Изходно пристанище-------------------------------------------------------------- 1   x HDMI Female port/1 x CAT6

Сила   Доставка-------------------------------------------------------------------------- DC   5V

Защита на ЕСД   Модел на човешкото тяло... общо 1777;   8kV (разреждане на въздушното пространство)/ общо 1777;   4kV (контактен разряд)

Размери   (мм)----------------------------------------------------------------- 65(W)   X 100 (D) X 25 (H)

Функциониране   Температурата... 730C в отделни части   {C/ 32}730F {C} 104 c730F

Съхраняване   Температурата... -20 в отделни части   {C:$00FF00} 60 730C /- 4 obadoc730F {C:$140 ob730F}

Относително   Влажност... 20   RH (не кондензиращ)
