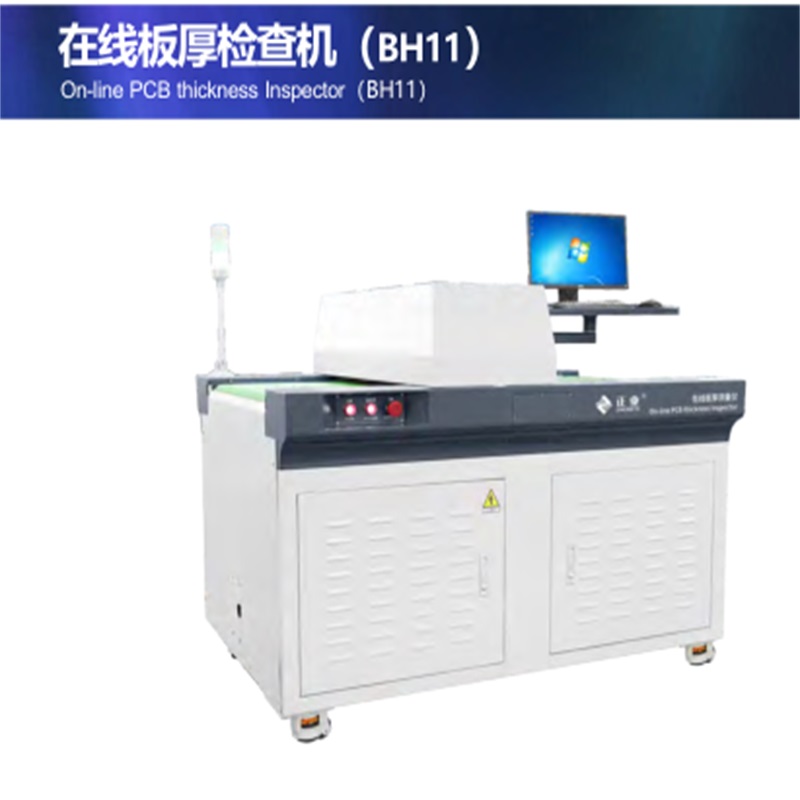

Онлайн инспектор за дебелина на печатни платки (BH11)

ИЗПОЛЗВАНЕ

Онлайн машината за инспекция на дебелината на плочата се прилага за PCB / PCBA, автомобилостроене, машинна и други индустрии. Той приема безконтактно лазерно измерване. Той може с точност да измерва дебелината на плочата за пресоване на печатни платки, пластмаси и филми.

ХАРАКТЕРИСТИКИ

1. Високо качество: онлайн откриването може да намали изхода на дефектни продукти, а безконтактното лазерно измерване се приема без разрушителен ефект;

2. Висока ефективност: ефективността на измерване е 6-8s / компютър;

3. Точни данни: точността на изпитването е по-висока от ± 5 μm;

4. Дебелина на тестовата плоча: 0-12 мм, широк диапазон на дебелина на приложимата плоча;

5. Персонализирана машина за измерване на дебелината на контактната платка за зеленото масло

ТЕХНИЧЕСКИ ПАРАМЕТЪР

ВЕЩ                                                                       СПЕЦИФИКАЦИИ

Тип на измерване                                                   Безконтактно измерване

Тестова точка                                                     1. Самоизбор

                                                                      2. Софтуер за определяне, средно 5 точки за изпитване или 9 точки за изпитване.

Диапазон на измерване на дебелината на плочата                               0-12mm

Точност на теста                                               ± 5μm (стандартно парче)

                                                                      0-20µm (В сравнение с микрометъра, степента на деформация на печатни платки < 0.8mm)

Диапазон на размера на тестовите плочи                                       250 мм х 250 мм, 650 мм х 620милиметра

Тест Ефективност                                                                 6-8S / бр

Точност на позициониране на тестовата точка                                         ± 3 mm

Модел на сензора                                                         LK-coriolis (keyence)

Резолюция на сензора                                                             0.025μm

Лазерен диаметър на сензора                                             Φ 50μm (лазерът)

Скорост на платформата                                                         6m / min, 12m / min

Статистика на данните                                                                     да

Събиране на плоча функция                                                 по избор

Температура на работната среда                                   22 ± 3 ° С

Изискване за мощност                                                 AC220V 50Hz

Захранване с въздух                                                                 0.6-0.8Mpa

мощност                                                                               2kW

тегло                                                                           500кг

Размер на външния вид (L × W × H)                 1536 × 1245 × 1420 мм (платформа 900 мм)
