1.0 Въвеждане

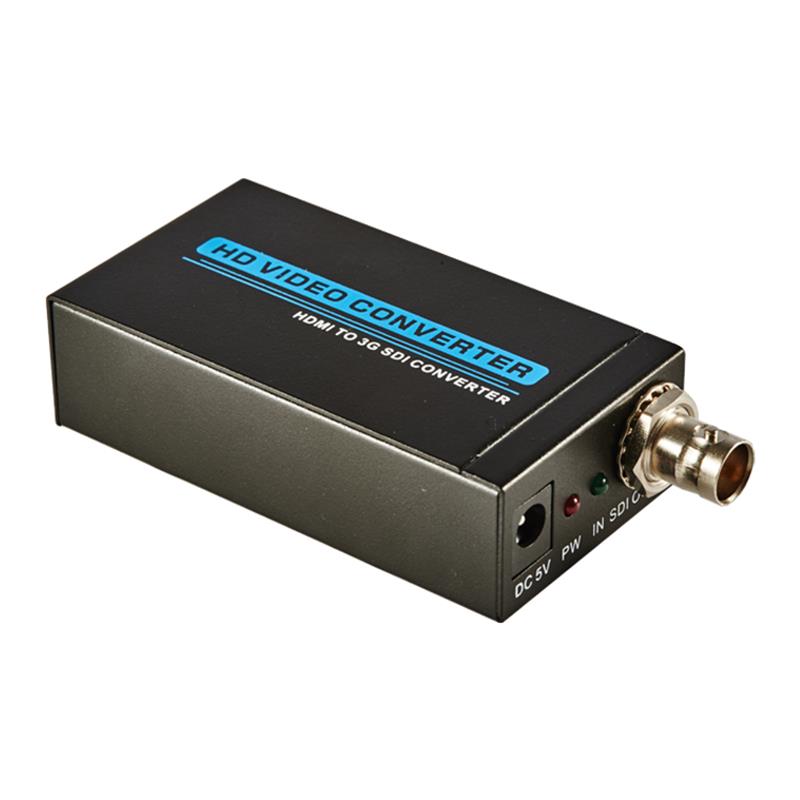

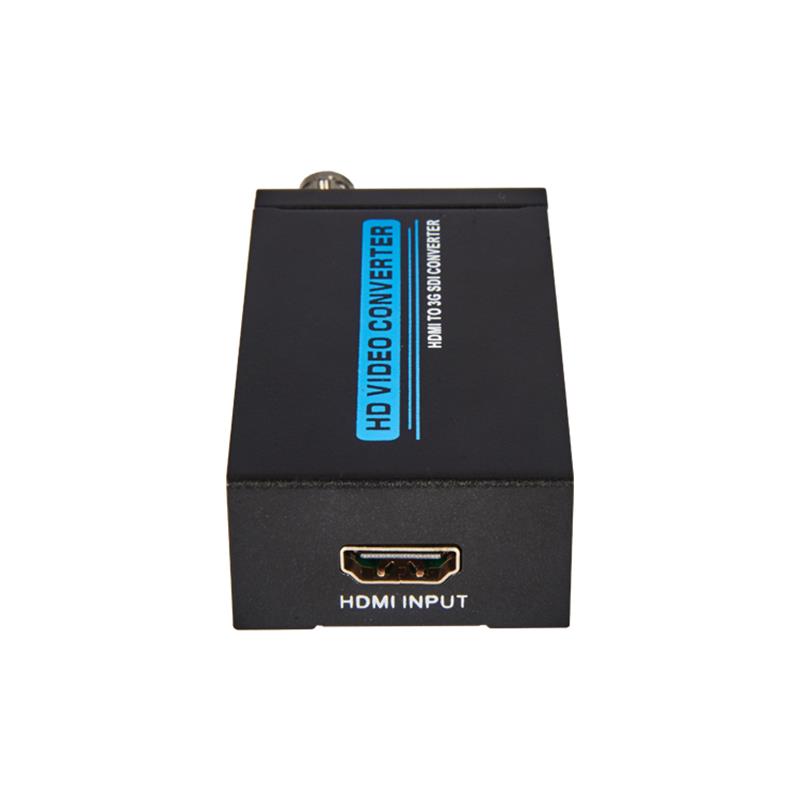

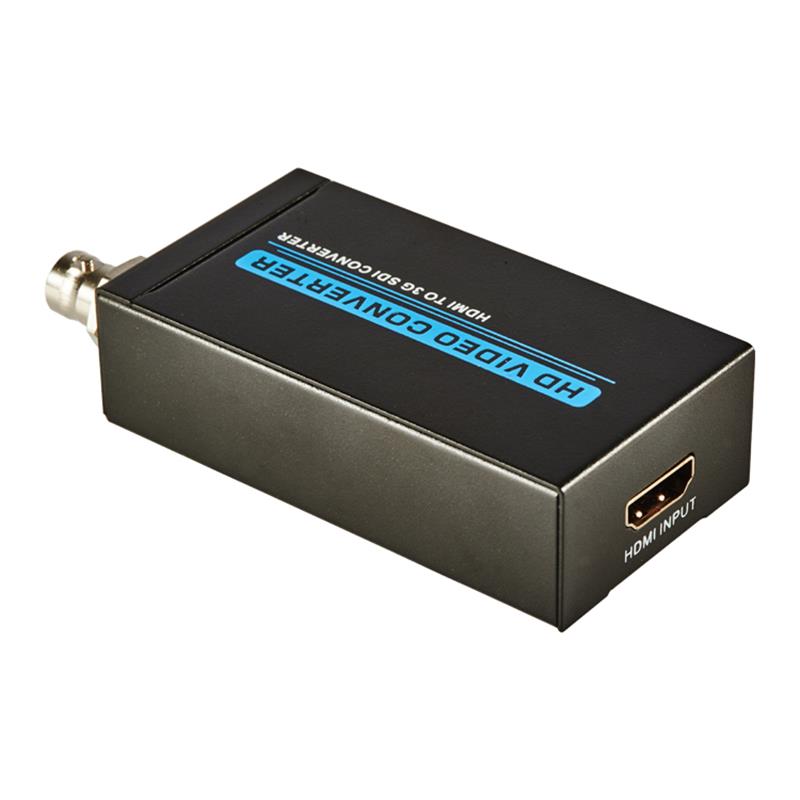

MINI HDMI to SDI Converter позволява на монитора на SDI да бъдат показвани сигнали на HDMI, като същевременно се гарантират високи битови скорости на 2.970 Gbit/s, за да се даде сигнал с висока разделителна способност без загуба.За професионалисти това означава, че сега е по-лесно да конвертирате вашия HDMI сигнал с висока резолюция с аудио към SDI за трансмисия на дълги разстояния и да показвате работата си на монитора на SDI.

2.0 Характеристики

Поддръжка HDMI1.3 HDCP1.1/1.2

2.02 Показва HDMI източник на монитора на SDI. Интерфейсът на SDI работи при битови скорости на 2.970 Gbit/s, 2.970/1.001 Gbit/s,

1.485 Gbit/s, 1.485/1.001 Gbit/s и 270 Mb/s.

2.03 Поддържа времето на HDMI за въвеждане: 480i/59.94, 576i, 720p/50/59.94/60, 1080и/50/59.94/60, 108pp/23.98/24/29.97/30/50/59.94/60.

2.04 Конвертира HDMI сигнал към SDI:

480i/576i до SD-SDI (SMPTE 259M-C, при битови стойности на 270 Mbit/s), 720p/1080i до HD-SDI (SMPTE 292M, при битови стойности от 1.485 Gbit/s или   1.485/1.001 Gbit/s, 1080p до 3G-SDI (SMPTE 4244M/425M-AB, при битови стойности от 2.970 Gbit/s   и 2.970/1.001 Gbit/s)

2.05 Поддържа изходното разстояние на SDI до 100-метра (3G-SDI), 200 метра   (HD-SDI) или 300-метри (SDI)

3.0 Опаковъчни принадлежности:

Преди да се опитате да използвате тази единица, моля проверете опаковката и се уверете, че следните елементи се съдържат в картонената опаковка:

(1)HDMI to SDI CONVERTER---------------------------------------------------------------

(2)5V DC Power Adaptor---------------------------------------------------------------------

(3)Потребителски наръчник----------------------------------------------------------------------------

4.0 Спецификации

Входящо пристанище   ---------------------------------------------------------------------------------------------

Изходен порт...

SDI Transposition Raties-------------------2.970 Gbit/s и 2.970/1.001 Gbit/s

В/Изходна резолюция----480i, 576i, 720p/50/59.94,60,1080i/50/94.60   1080п/23.97/24/25/29.97/30/50/59.94/60

Power Supply---...

ESD Protection Human боди model----------------------------"Calit177;8kV (въздушно-акумулиране)   Отдел 1777; 4kV (контактен разряд)

Измерение----------------------------------------------------------------------------------------

Тегло----------------------------------------------------------------------------------------------

Операционна температура-----------------------------------------------------------------------------------0 CONCOP176C% 40 CONC -

Складова температура---------------------------------------------------------------------202276C- 60 задимен--------...

елативната влажност-------------------------------------------------------------------------------------

Power Consumption (Max)-------------------------------------------------------------------------------
